M561 Gama Goat – Seite 3

Carrier für Gama Gaot M561 der US Army grün lackiert

14. März 2012 admin Kommentare 0 Kommentare

Nachdem der Shelter S-250 soweit fertig ist, habe ich mich heute um den Carrier (Hinterteil von Gama Goat) gekümmert. Nach einigen Kleinarbeiten habe ich Teile die nicht grün sein sollen abgeklebt und anschließend alles nochmals mit der Farbe Grün lackiert. Der Carrier war mit CARC-Grün 34094 auf Wasserbasis lackiert, was mir persönlich zu “grasgrün” ist. So wie beim Shelter habe ich die Farbe wieder im Verhältnis 10:1 gemischt (grün + schwarz). Zwar ist durch diese Mischung die Farbe nicht genau so wie forrest green 34079, aber es passt erheblich besser zu den anderen 3 Farben des MERDC-Tarnschemas. Wegen dem Lackiernebel und sonstigen Partikeln in der Luft sind die Bilder nicht so gut geworden. Leider kommt die neue Farbe auf den Bildern nicht so richtig rüber.

Hier die Bilder von Heute:

[Zeige eine Slideshow]

M561 Carrier weiter zusammengebaut – Bremsleitungen fehlen

28. April 2011 admin Kommentare 0 Kommentare

Mittlerweile habe ich die Kardanwelle wieder ausgebaut, das Kugellager und das Gummilager gedreht und wieder eingebaut. Die Kreuzgelenke sind verbaut und auch das Lenkgestänge ist drin.

Kleinere Probleme hatte ich bei der Gängigkeit der Lenkung. Während die eine Seite spielend einfach zu lenken war, war die andere Seite relativ schwergängig. Ich baute einfach mal das Gestänge für die Querlenkstange ab und probierte es dann aus. Lenkgetriebe ging sehr einfach, hier konnte der Fehler nicht liegen. Bremstrommel von rechts nach links und umgekehrt bewegt, ging auch ganz einfach. Alles wieder mit einander verbunden – gleicher Fehler wie vorher. Diese Problematik war scheinbar schon immer an dem Carrier, da ich ja alles genau so eingebaut habe wie ich es ausgebaut hatte. Es hat sich beim Lenkeinschlag auf die eine Seite “entspannt” und beim lenken auf die andere Seite hat es sich “gezwickt”. Also irgend etwas hat sich nicht gleichmäßig bewegt bzw. nicht sauber gedreht. Die Lösung war relativ einfach: ich musste am Lenkbock (siehe Bilder – linker Bock) an einer Schraube zirka 2,3 mm unterlegen. Durch das Unterlegen lässt sich die Lenkung nun ganz einfach drehen – eine saubere Sache.

Hier ein paar Bilder vom heutigen Zustand (28.04.2011):

[Zeige eine Slideshow]

Einbau der Achse und des Differenziales am Gama Goat M561

19. April 2011 admin Kommentare 0 Kommentare

Mittlerweile habe ich einiges an die Carrier-Wanne wieder angeschraubt.

Folgendes ist schon verbaut:

Differenzial
oberer Achskörper
unterer Achskörper
komplettes Lenkgestänge
Lenkgetriebe und Lenkbock
elektrische Leitungen
und einige weitere Kleinigkeiten

Morgen werde ich die Kardanwelle nochmals ausbauen, da ich dummerweise das Kugellager für die Kardanwelle um 180 Grad verdreht eingebaut habe. Auch das Gummilager muss gedreht werden. Heute habe ich die Kreuzgelenke für die Kardanwelle wieder zusammengebaut und verschweisst, die werden dann auch verbaut. Die Lenkstange neben der Kardanwelle wird auch eingebaut sowie die beidseitigen Radnaben. Radlager einfetten, Radnaben drauf und Mutter anziehen. Ich hoffe ich bekomme das in den paar Stunden morgen alles hin.

Hier ein paar Bilder von Heute:

[Zeige eine Slideshow]

Karosseriearbeiten am Carrier vom Gama Goat M561

19. April 2011 admin Kommentare 0 Kommentare

Nach über 8 Wochen komme ich endlich wieder einmal dazu einen neuen Beitrag zu schreiben. In den letzten Wochen ist einiges passiert. Der Carrier wurde bereits grün lackiert (CARC 383) und viele Einzelteile angebaut.

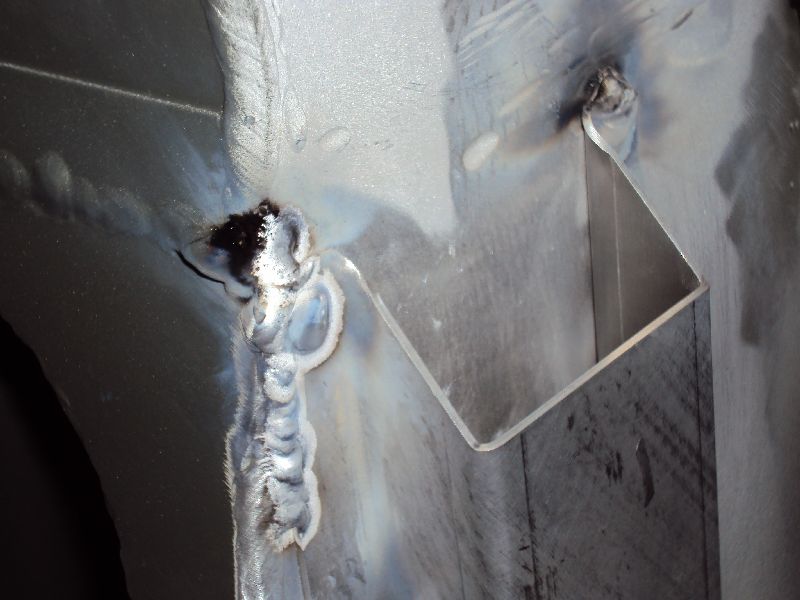

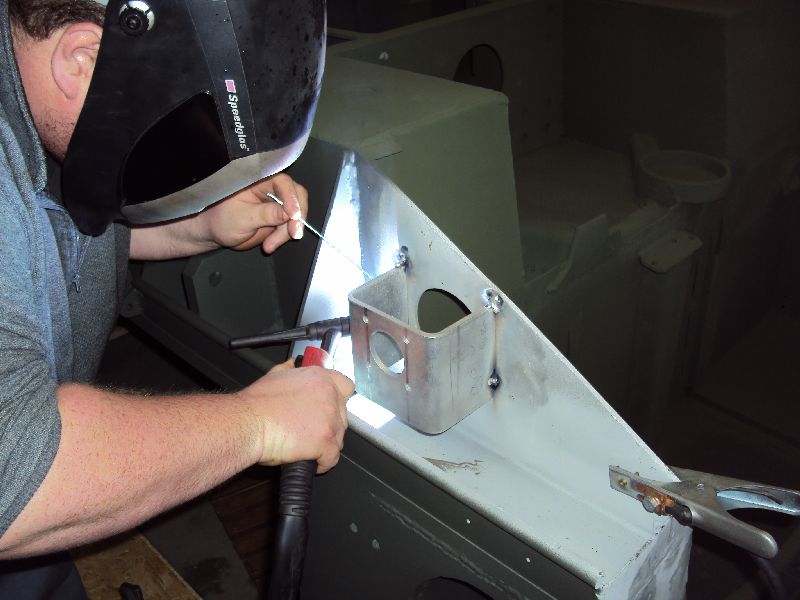

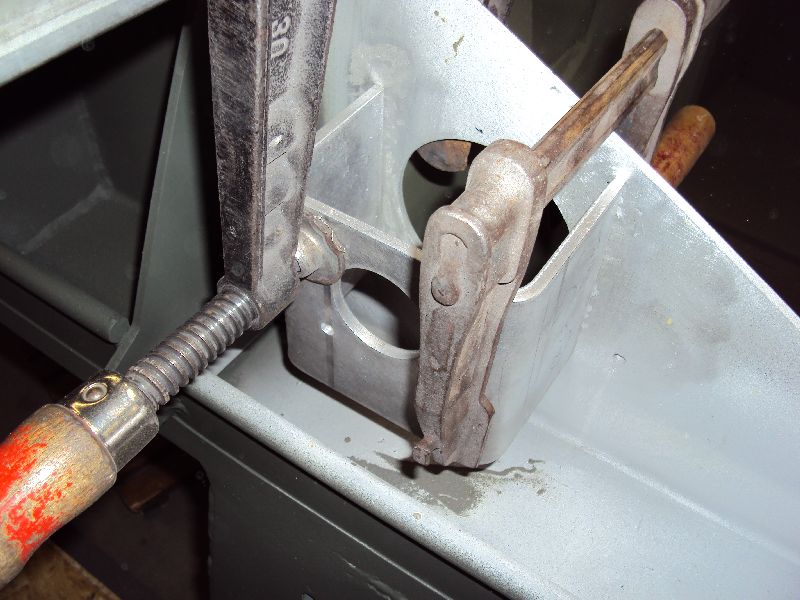

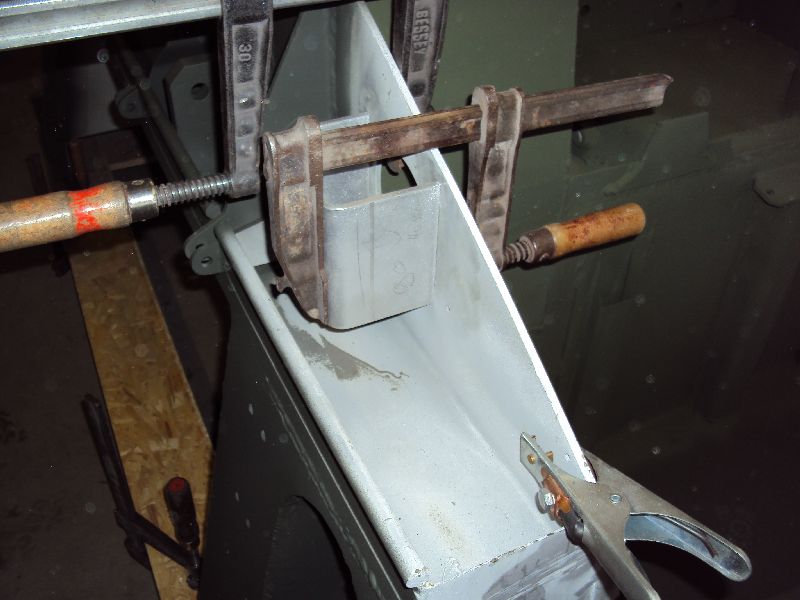

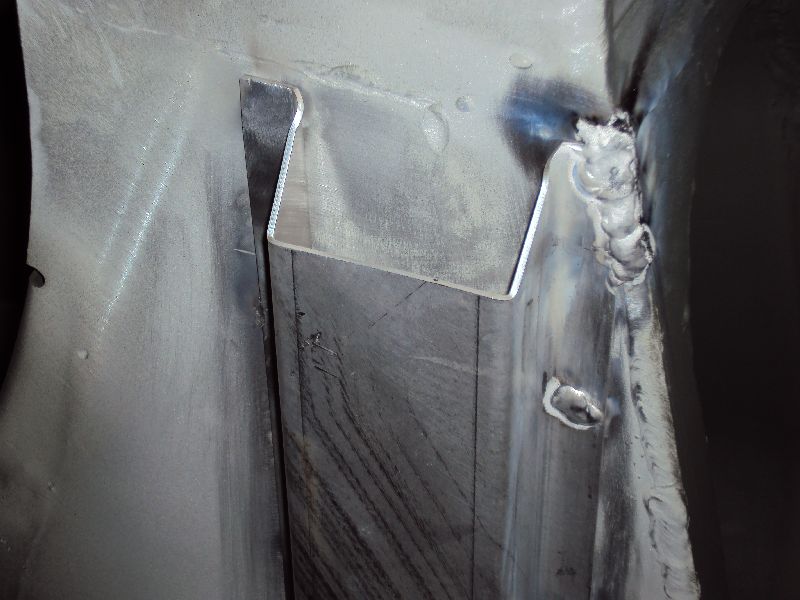

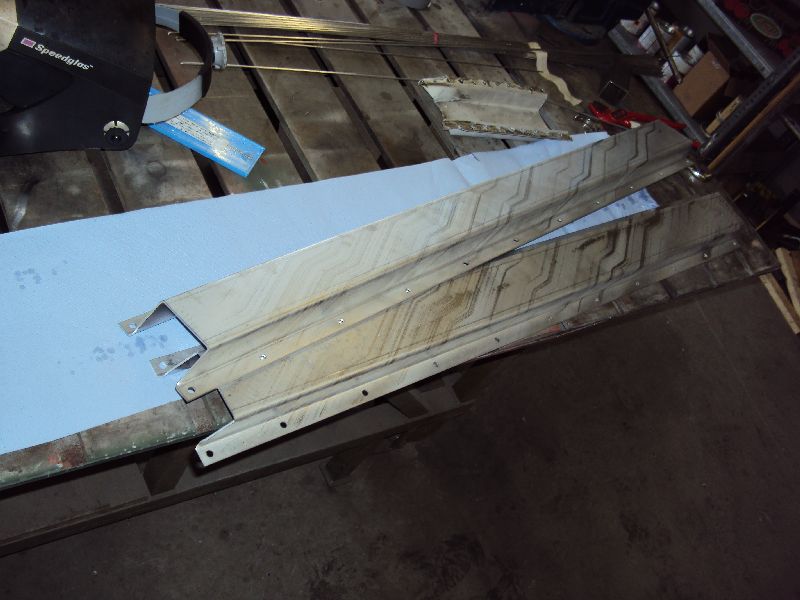

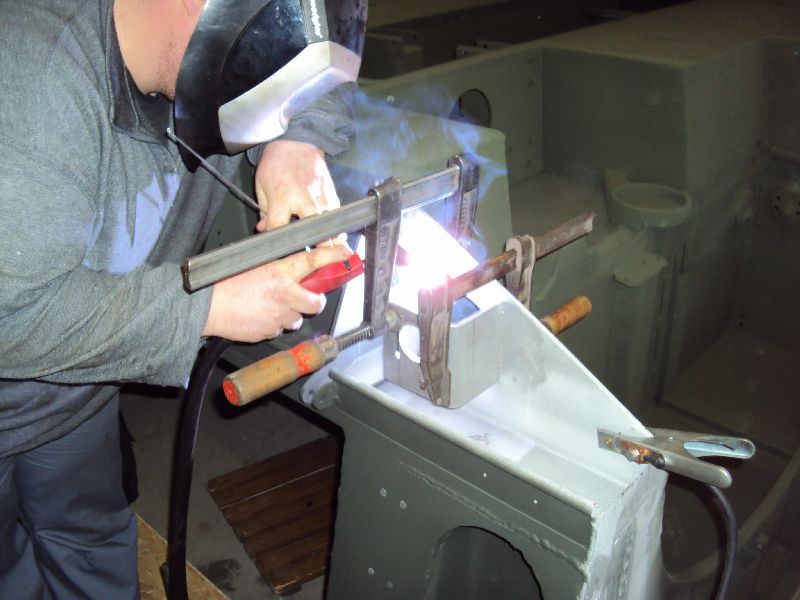

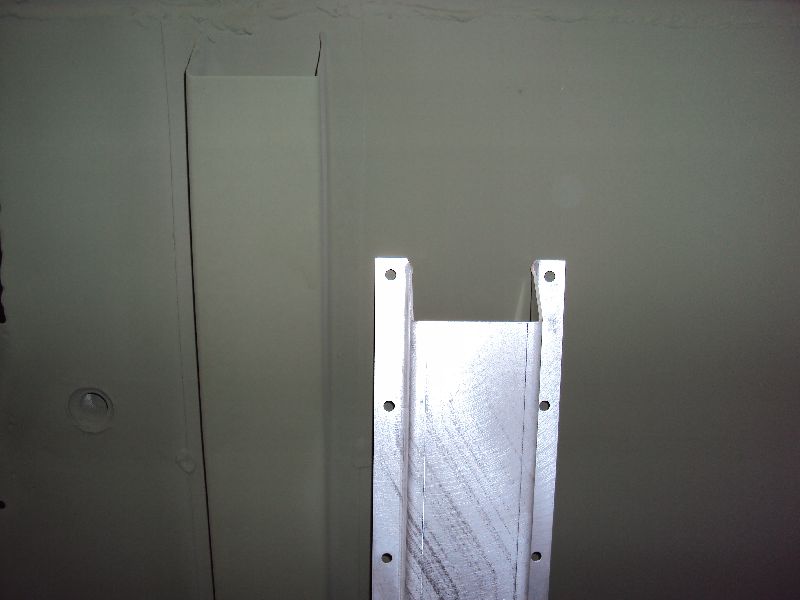

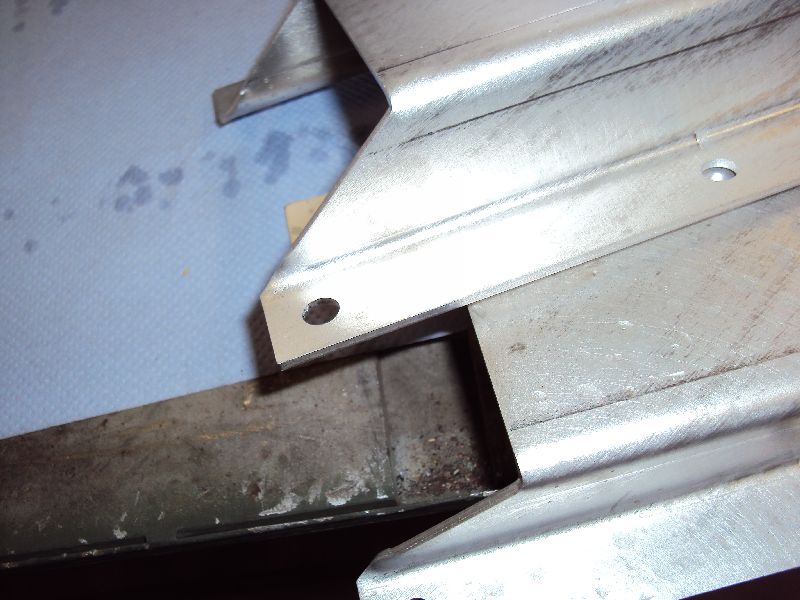

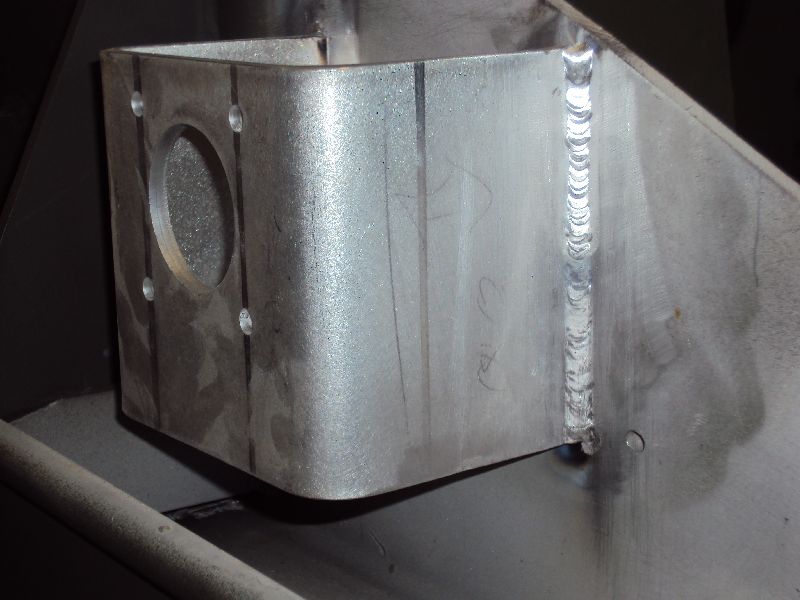

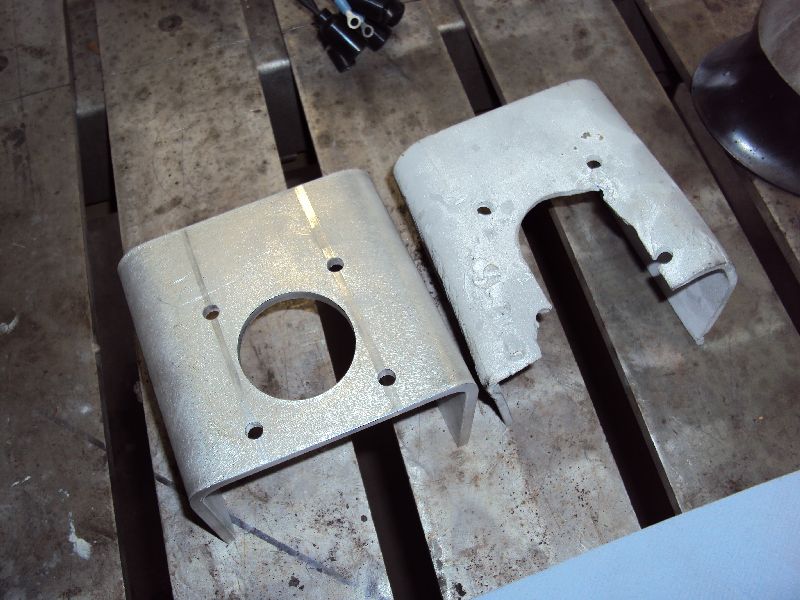

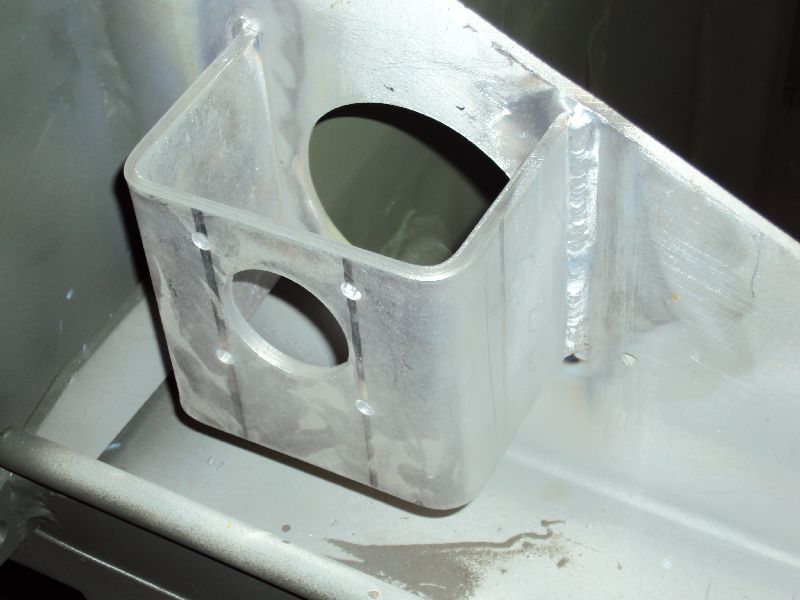

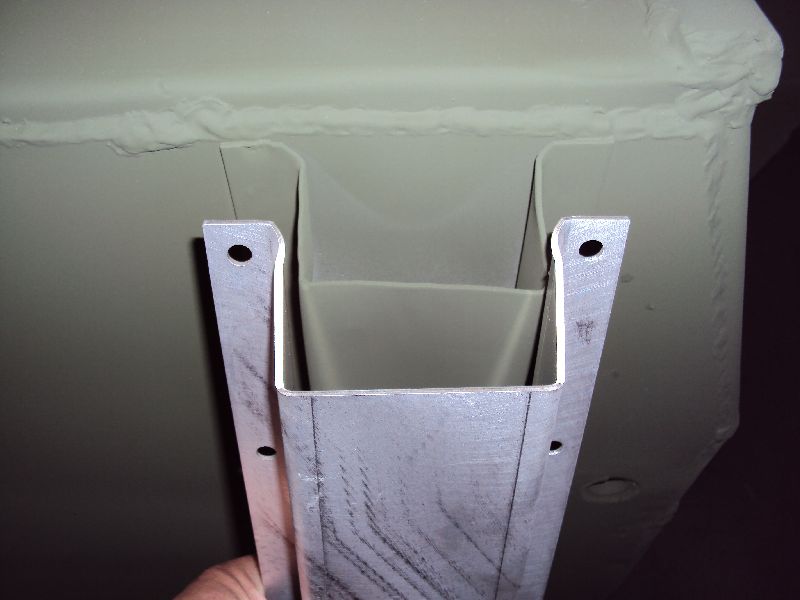

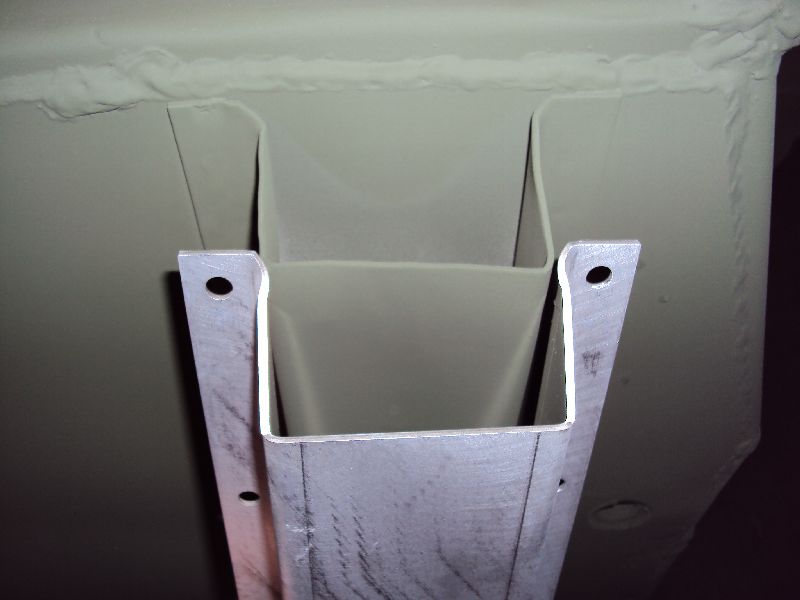

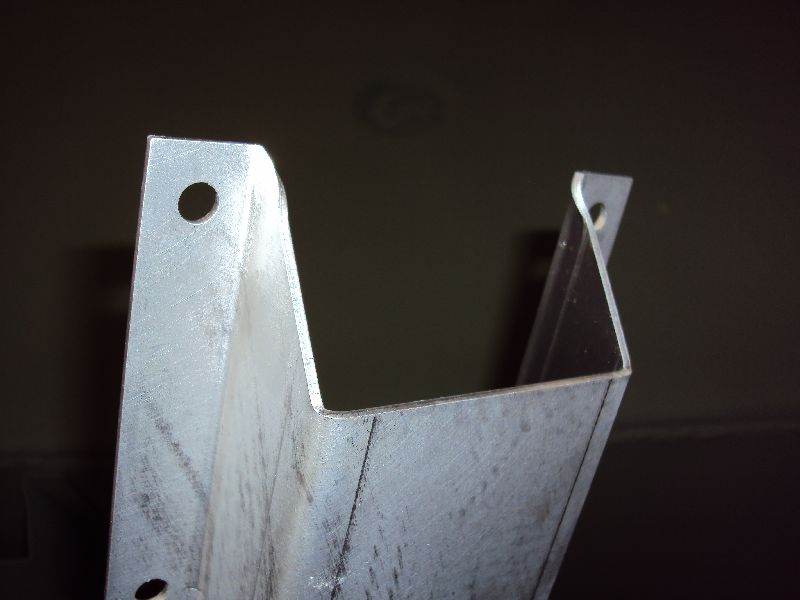

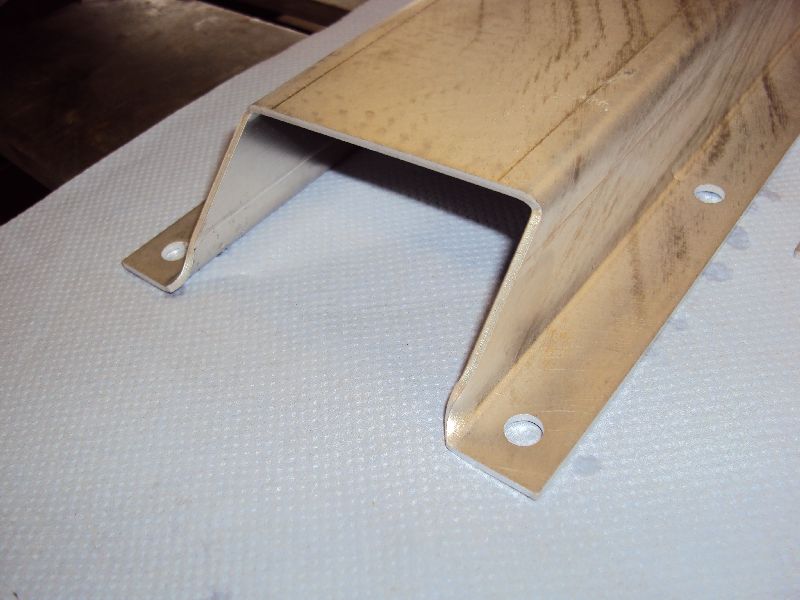

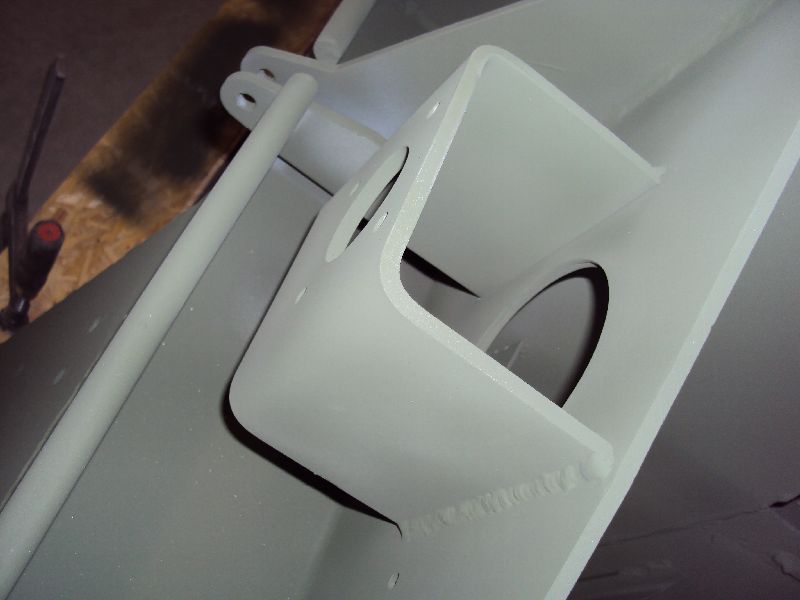

Vor einigen Wochen habe ich die fehlenden Teile per Laser ausschneiden, biegen und wieder anschweissen lassen. Ein Bekannter hat mit seinem WIG-Schweissgerät alles wieder angebracht und es schaut aus wie Original. Mittlerweile ist auch grüne Farbe drauf, schaut sehr gut aus.

Hier ein paar Bilder:

[Zeige eine Slideshow]

Kreuzgelenk für Antriebswelle M561 montiert

14. Februar 2011 admin Kommentare 0 Kommentare

Mittlerweile habe ich auch die Kreuzgelenke für die Antriebswellen montiert und wieder “verschweißt”. Nachdem alles mit Schwarz (RAL 9005) lackiert war, habe ich die kleinen Nadeln in die Gelenke wieder eingesetzt. Die Sicherungsringe habe ich poliert, so dass diese wieder einfach in die Nut der Hülsen flutschen.

Nun ganz einfach: Alle Hülsen vom Kreuzgelenk abnehmen und Kreuzgelenk in die Antriebswelle legen (siehe Bilder). Anschließend seitlich beide Hülsen mit etwas Druck eindrücken und mit dem Schraubstock zusammenpressen. Da die Hülsen weiter rein müssen als nur bis zur Aussenkante der Antriebswelle, habe ich den Schraubstock wieder aufgedreht und zwischen der Hülse und dem Schraubstock eine Unterlegscheibe eingelegt. Dann wieder zugedreht und soweit die Hülse reingedrückt, bis ich die Sicherungsringe in die Nut eindrücken konnte. Da noch die beiden anderen Hülsen montiert werden mussten und ich das genaue Maß brauchte, habe ich die Hülsen draufgesteckt und an das spätere Gegenstück (Steckwelle) geschraubt. Nun konnte ich die beiden Hülsen miteinander durch einen Schweißpunkt verbinden. Schweißpunkt mit der Drahtbürste gesäubert und in ein paar Tagen wird die Grundierung noch mit schwarz überlackiert.

Hier die Bilder von der Aktion:
